d13.　145.9MHz 6エレメント摂動励振クロスアンテナの製作例                                    　　　2015/10/30

　　　　　　　　　　　　　　　　（せつどうれいしん）　　

旧ホームページ（ホームページ・ビルダー）から移植したので、不具合、文字抜け等が有りましたらご連絡ください。2017/11/12　

ラジエーター付近の寸法等を追加しました。（最下段に図面掲載）　2020/9/25　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　

・このアンテナは、マッチングケーブルや円偏波のための位相ケーブル等を使わずに円偏波にして、50Ωの同軸ケーブルを直接接続できる欲張った

    アンテナです。

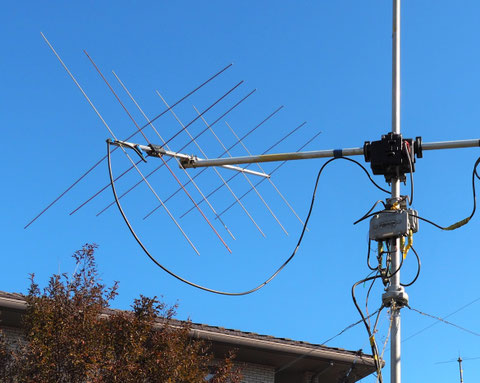

                                          ↓ 使用中 2017/11/12

1.　外　観


クロスは地上保管が大変！
早く上げないと。
容積0.8×0.8×2.1m

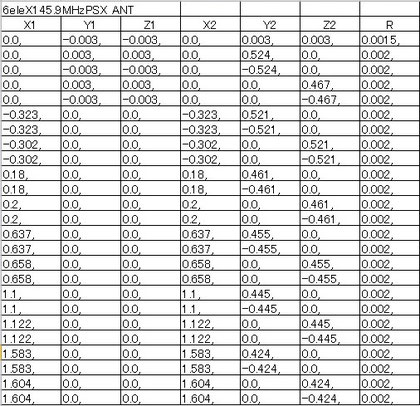

2.　MMANAによるシミュレーション


　・アンテナパターン、SWR特性等

                                                 軸比モドキ（垂直・水平偏波の最大電圧、最小電圧のdB差）は、0.8dB程度

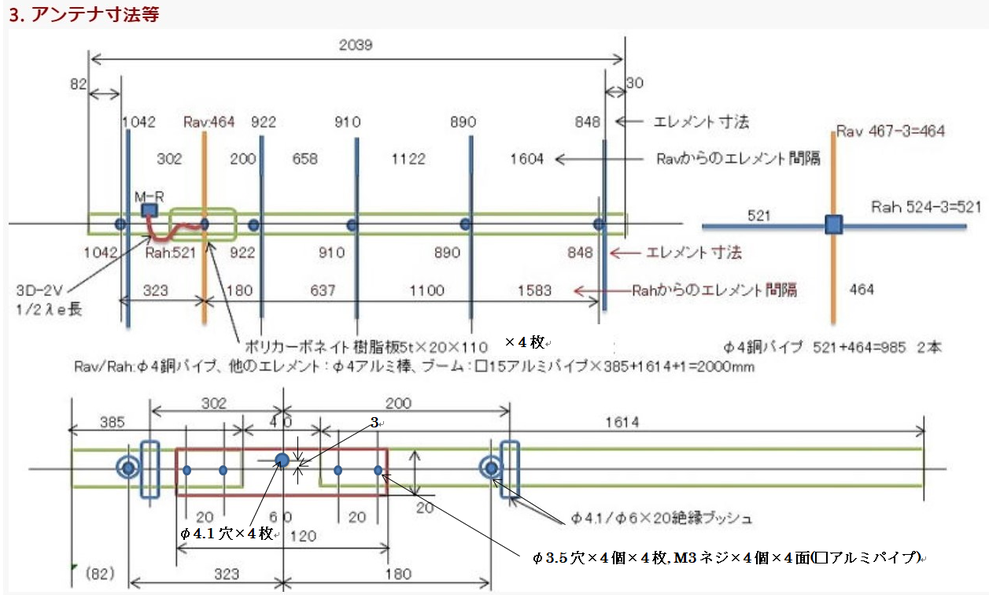

3. アンテナ寸法等　　　　一番下にラジエーター部分の寸法等を追加しました。


4.　作りました　　　　　↓半田付け中


　・作ったままの状態　↓

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　↑ ほぼシミュレーション通り　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　おわり
