d27   A4画用紙で作る アルカミアンテナ2　435.5MHz   4エレメント八木 FD型  11.25dBi   50g                           2017/9/18

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2017/9/21

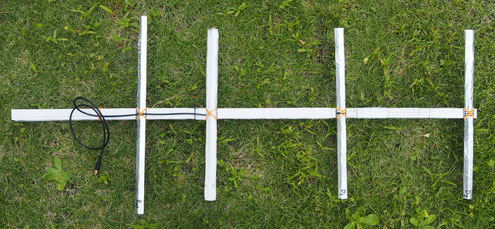

★A4画用紙（0.2mm厚×20枚、100円ショップ）を使ったアルカミアンテナ2。 最軽量4エレメント八木？50g

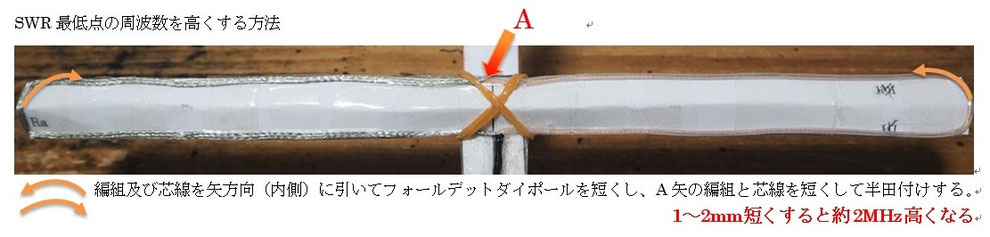

　4エレメント・アルカミアンテナ2のラジエーターを同軸ケーブルの芯線と編組でフォールデット・ダイポールにしてインピーダンスを50Ωにしました。シミュレーション・ゲイン（利得）は11.25dBiです。アンテナ入力は5W程度です。雨に濡らさないようにしてください。

                                                       エレメントやブームなどの詳細な作り方は、ここも参考にしてください。

エレメント寸法図↓↓　 A4画用紙×1枚　

下記の寸法図をコピーし、ワードに張り付けてエレメント中心線と左端の寸法をエレメント指定寸法の1/2に調整します。

Raの場合は、エレメント長286mmなので、1/2は143mmとなり、Ra中心線から左端を143mmにする。（貼り付けた写真を大小して）

エレメント幅もRaが22mmになるように調整します。

注）シミュレーションではRaは296mmですが、MMANAの短縮率により実測で286mmにしています。

プリンターもスイスイ通りますので、印刷して寸法を実寸にしてください。

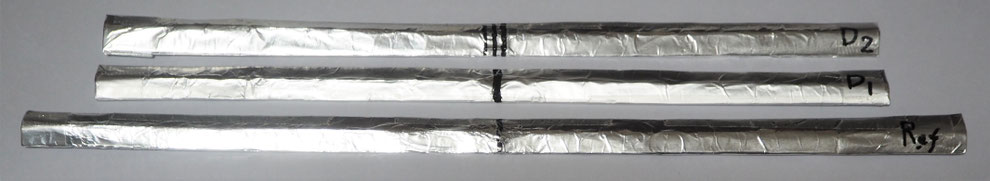

　　↓↓エレメント写真　　

25cmアルミホイルを半分の12.5cmにしてキッチリと巻き付ける。（約4回）　その上からセロテープを斜め45度で引きながら巻き付ける。（出来るだけ15mm幅にする）　長手方向に山折りするとエレメントがくにゃくにゃしない。

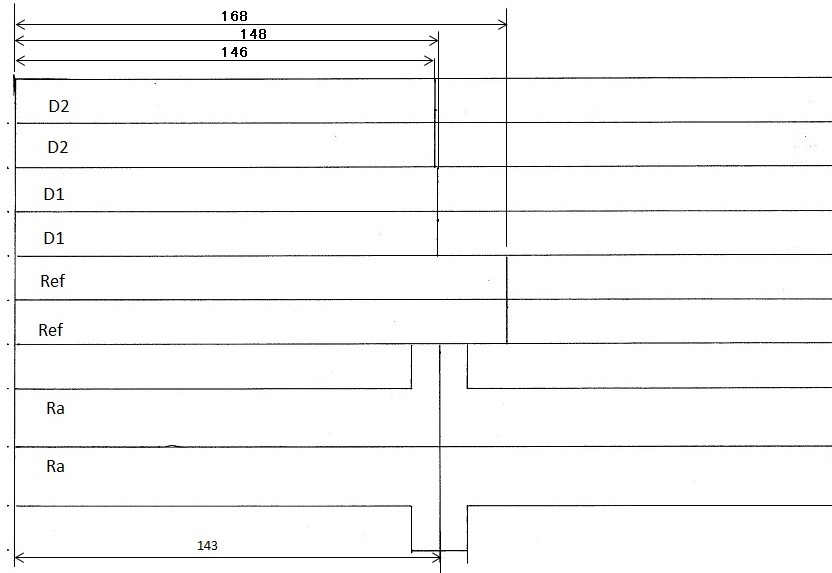

　↓↓下のエレメント写真をワードに張り付けて、168,148,146,及びエレメント幅が15mmにする。（A4横、周囲の余白5mm）

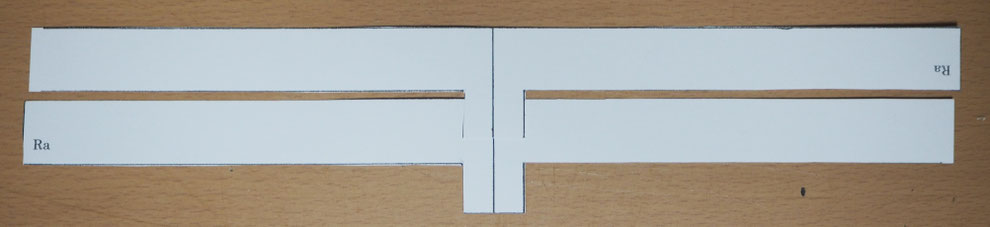

 下の ラジエーター（Ra）は1枚をひっくり返してもう一枚に張り付けます。エレメント寸法を確認して指定寸法の1/2に調整します。↓

↓　　　　　　　　　　　　　　　　　　　　　　　　両端は1枚になる部分が有る　　　　　　　　　　　　　　　  　　　↓

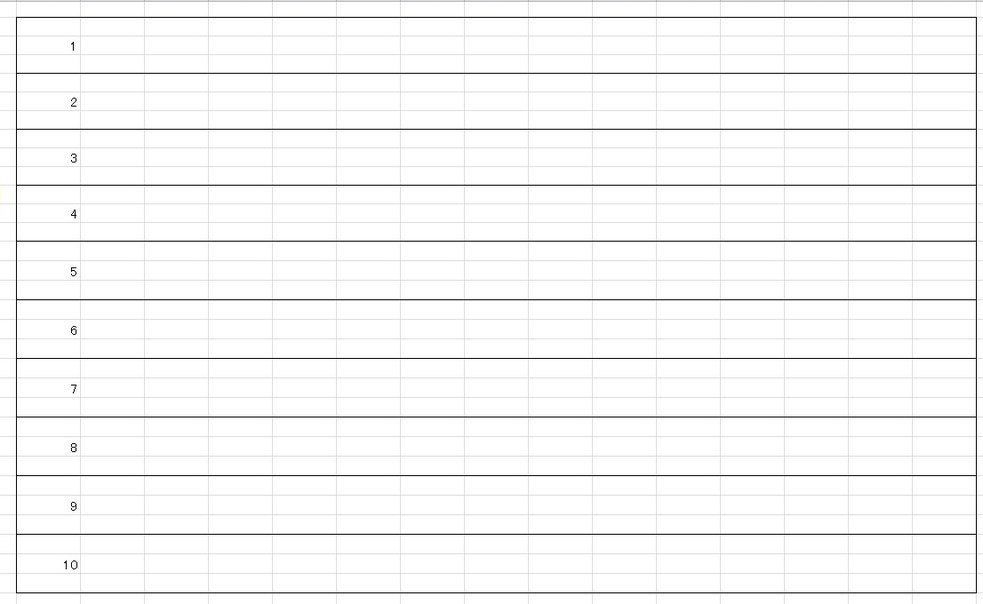

ブーム寸法図↓↓　 A4画用紙×3枚

下記の寸法図をコピーし、ワードに張り付けてブームの必要な寸法に調整します。プリンターをスイス通りますので印刷してください。

ブームはA4(297mm)で3本作り47mmずつ差し込んで、セロテープで固定し250mm×2本+297mm=約800mmにして使用すします。

ブームの太さは、□15～18mm程度にする。（例 □15mm、□15.5mm、□16mm 各1本）

1,2,3,4 より 5,6,7,8 より 9,10 を少しづつ幅広くしています。↓↓ 　

A4画用紙にコピーしたら横線の上をボールペンで強く痕を付けると折り曲げやすくなります。

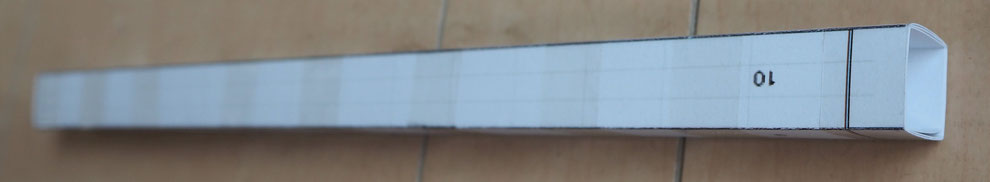

上記をコピーしてワードに張り付けてA4画用紙に印刷して1から10まで折り曲げて、セロテープで固定して作ったブーム。　↓↓

　　　　↓↓　3本接続したブーム　　長さ約800mm

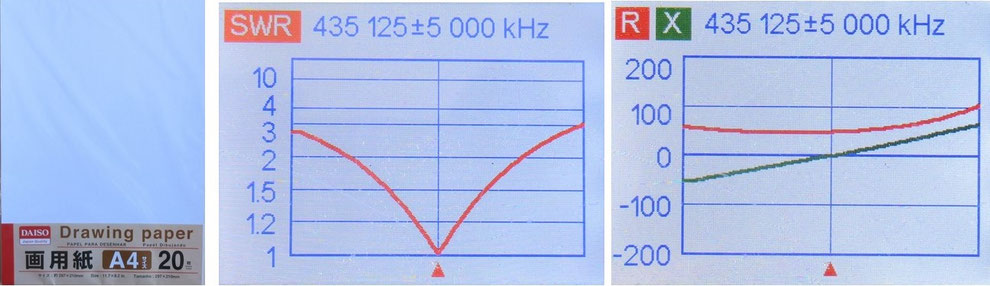

100円ショップA4 画用紙20枚（100円） 　　                       SWR特性　　　　　　　　　　　　　　　　　　　　　　RX特性

さらに軽量化と雨で濡れても使えるように検討中！

*************************************************************************************************************************************************

**************************************************************************************************************************************************

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　おわり
