０２．データー・ロガー 2010/8/10 備忘録 de
JA1CPA／中村
☆目次に戻る
アンテナの垂直面パターンは？？？ (このデーターロガーの使用例)
下の左図は、435MHz４エレメントスタックの垂直面パターンをMMPCソフトでシミュレーションしたものです。
右図は、このアンテナで衛星からのピーコン（AO-51）を受信して、このデーターロガーで記録したものです。
0.1秒間隔で約10分間記録し、エクセルでデーターと同じ数だけ０をダミーデーターに入れて、レーダーチャートで円グラフに
してダミーデータ部分を切り、天頂の距離補正をしたものです。
画としては同じになっていると思います。
我々アマチュアは、通常はアンテナの垂直面パターンは見えませんが、衛星電波を使って画として見ることが出来ます。
シミュレーションパターンが実際のパターンに近いことが確認出来ました。
★ 以下は、その作り方です。
CQ出版社の「ＰＩＣを使ったデーター・ロガーの製作」の使い方例です。
プリン基板が付属しています。
SDカードにはテキストで記録されるので、それをエクセルに展開する
方法を備忘録として書きます。

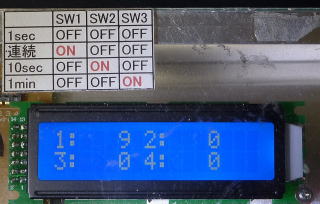

データー・ロガー全景（適当なケースに入れた）
↑この青いのがSDメモリーカード
W 00 の表示は00ファイルに書き込み中
通常は 00 の表示は無い
右下（Wの下）の00はLOG_00～99まで
100個のデーターが記録されるように特別に
作者に変更してもらった。（ありがとうございました）
SDメモリーカードに書き込んだデーターをエクセルに展開する方法
①SDメモリーカードをPCに差し込む
②□フォルダーを開いてダブルクリック
③LOG_00 LOG_01～99ファイルが表示される（通常は LOG_00 のみ、下記 余談 に）
④必要なLOG_××をダブルクリック
⑤ファイル名を付けて保存をクリック
⑥デスクトップにLOG_××を保存する
次ぎに
⑦エクセルを開く
⑧「開く」をクリック
⑨「すべてのExcelファイル」を「すべてのファイル」にしてデスクトップからLOG_××をダブルクリック
⑩テキストファイルウィザード1/3 が開く
⑪◎カンマやタブ・・・・・にチエックを入れて「次へ」をクリック
⑫テキストファイルウィザード2/3が開く
□タブ
□カンマ にチエックを入れて「次へ」をクリック
⑬テキストファイルウィザード3/3が開く
⑭「完了」をクリック
⑮エクセルにデーターが展開される
⑯「名前を付けて保存」で適当な名前を付けて保存する
余談
通常はSDカードのデーターは LOG_00 のみです。
電源を入れたままでも、START/STPOを繰り返すたびにLOG_00に上書きされます。（１回分のデーターだけが記録される）
それを電源を切らなければ、START/STPOの繰り返しで LOG_00～ LOG_99まで100個のデーターが
記録されるようにしてもらいました。（作者に特別変更してもらいました。TNX）
私は、アンテナパターンを周波数毎に採る場合に使ってます。
これが無い時は、周波数毎にSDカードを数枚用意して差し替えていました。
アンテナパターン測定は屋外でやる場合が多いので、パソコンの取り込みがすぐにはできませんので重宝しています。
アンテナの垂直面パターンは？？？
下の左図は、435MHz４エレメントスタックの垂直面パターンをMMPCソフトでシミュレーションしたものです。
右図は、このアンテナで衛星からのピーコン（AO-51）を受信して、このデーターロガーで記録したものです。
0.1秒間隔で約10分間記録し、エクセルでデーターと同じ数だけ０をダミーデーターに入れて、レーダーチャートで円グラフに
してダミーデータ部分を切り、天頂の距離補正をしたものです。
画としては同じになっていると思います。
我々アマチュアは、通常はアンテナの垂直面パターンは見えませんが、衛星電波を使って画として見ることが出来ます。
シミュレーションパターンが実際のパターンに近いことが確認出来ました。
☆目次に戻る
おわり
6.FT-5800のコントロールユニットの延長 de JA1CPA／中村
☆作った目的
FT-5800はヤエスの430/1200MHz、セパレートタイプのFMモービル機です。
モービルで使う時は別売りの延長ケーブルを使いますが、当局は固定で使うために、シッャクとアンテナが約35m離れています。
この場合は、、ただ延長ケープを長くしただけでは本体とコントロール間のデーター波形が崩れて伝送できません。
そのために、データー送出側のインピーダンスを下げる回路を作り使用していますので紹介します。
なお、この回路はメーカーが保証するものではありません。
2009/5/26
右写真⇒
コネクター接点一番上=①D1
コネクター接点一番下=⑥GND
A1は本体のD1及びA2はコントロール部のD2に入れます。
B1はコントロール部のD1及びB2は本体のD2に入れます。
従ってA1とB1及びA2とB2をペアで2組作ってD1及びD2に入れます。
☆目次に戻る
おわり
4.モービルマイク
de
JA1CPA／中村
☆作った目的
数年前に道交法が改正されて運転中の携帯電話使用が禁止されたときにローカル数人と作った
モービル用マイクです。(対象にはなってませんが、より安全運転のために)
ボールペンキャップにECM、トランジスタ、抵抗器を各1個づつ入れてます。
トランジスタはノーバイアスなので、抵抗器の値を調節して
コレクター電圧を3～3.5V程度にする必要が有ります。
また、ノーバイアスの非直線部分を使いますので、歪が気に
なりますが、実際の運用では気になるほどの歪は感じません。
また、夏場の高温雰囲気でも音質や音量が変わったと感じて
いません。
現在も使っていますのでアマチュア無線では十分に使えます。
この出力はかなり大きいので1kΩのボリュームで入力を設定
します。
☆目次に戻る
おわり
